PTS パウダー
トランスファーシステム®
アクセサリー
PTS モバイル
通常バージョンのPTSの特徴を全て備えたモバイルバージョンは、どこにでも簡単に分解、移動、設置することができます。
コントロールパネルと真空ポンプの両方はトロリーに固定されたままになります。
モバイルバージョンでは、プロセス要件と使用可能なスペースに応じて仕様の変更が可能です。
PTS ドージング
PTS パウダートランスファーシステム® は、充填ラインまたは包装ラインに組み込みことが可能な、粉体を正確に袋、ドラムなどに秤量充填することができるドージバルブ®を装備することができます。
CLS コンティニュアスライナーシステム,と組み合わせることで、 高い封じ込めレベル (<1μg/m 3) を満たす最適化されたcGMP準拠のパッキング·ソリューションを提供する事がが出来ます。
PTS/ドージバルブを組合わせる事で、プロセス機器からのの排出と、あらゆる容器への正確な充填が可能になります。
ランプブレーカーサクションランス
ランプブレーカーサクションランス（特許取得済）は PTS パウダートランスファーシステム®と組み合わせることで、塊や凝集した粉が入ったドラムからの排出に完璧なソリューションです。ドラムを傾ける必要もなくなります。
回転するツールにより、スループットを最大化し、作業の最後にはライナーを保護するために引き抜きぬく必要があります。どこにでも取り付け可能なエアーモーターを採用しており、ドラムから直接、粉体特性を保ったまま、塊をスムーズに破砕しながら吸引する事が出来ます。サクションランスは昇降装置と組み合わせると簡単に操作が出来ます。
SCC - シングルチャージコンテナ
晶析装置の種晶添加のような特定のプロセスでは、少量の粉体を封じ込められた状態で添加する必要があります。
例えば、SCCを秤量用のアイソレータに接続し 数グラムから数キロの粉体を入れ、反応槽などの容器へ充填する事が出来ます。
SCCは、CIPバージョンを含むさまざまなサイズがあります。

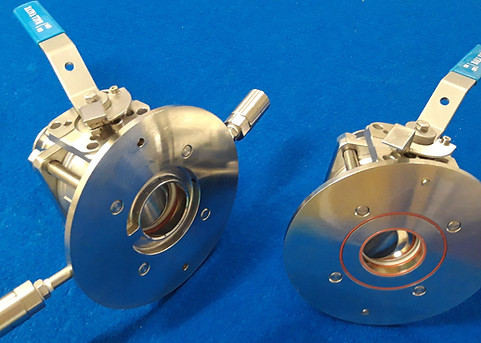

セーフドックバルブ
高活性材料を扱う場合、回転する混合器や乾燥器の充填と排出、アイソレータや反応器への小型容器の接続に柔軟なホースを接続する工程では、粉体が暴露しない安全な接続方法がが必要になります。
セーフドックバルブは、これらの要件に完全に対応するコンパクトでコスト効率の高い製品です。
さまざまなサイズ、材料、接続タイプに適合するラインアップがあります。
ベントフィルター
反応槽、フレキシブル又はリジッドコンテナ (袋、フレコンバック、IBC等) のような密閉プロセス又はパッケージに粉体を充填するとき、システム内の圧力の増加を防止する必要があります。充填される容積と逆洗によるガスを排気するシステムが必要になります。
有毒、刺激性、または粉塵爆発性のある粉体を取扱う際には、洗浄の問題、暴露リスク、集塵装置の目詰まり等、塵埃が排気ラインへ吸引されるのを避けることが不可欠です。
PTSフィルタ技術をベースにした高効率のベントフィルターは、輸送先容器 (反応槽、IBC、FIBC、袋) またはPTSの下に直接設置され、これらの問題を解決します。
さまざまなサイズと素材のラインアップがあります。
コントロール/計装
PTSは、操作の種類、ATEXゾーン、および制御の複雑さに応じて、さまざまな方法で制御されます。
空気式制御盤:
-
電気を必要とせずエア圧のみで動作可能
-
ゾーン1/21 ATEXで使用可能
-
モバイルシステムに適しています
-
外部よりの信号（電気・エア）によりリモート制御
PLC パネル:
-
制御盤にはソレノイドバルブとPLCが含まれます
-
データアクセス用のローカルHMI
-
ゾーン2/22 ATEXで使用可能
-
プロフィバス/プロフィネットシステムによる通信
-
秤との連携
-
レシピの管理
PTS フィルターセーフチェンジ システム
ほとんどの場合、PTSは、検査またはメンブレンの交換をする必要があり、PTSカバーを外す場合、事前に洗浄 (CIP) することができます。この装置は、工程中にフィルターメンブレンを安全かつ封じ込めた方法で交換する必要がある場合に使用します。
PTSカバーの下部フランジにジッパー付きのフレキシブルなキャノピーを取付けます。接続後、手袋を通してPTSカバーを開け、カートリッジフィルターを安全に交換できます。
PTSカバーを閉じ、内部スプレーガンで清掃してからキャノピーを取り外します。
セーフティフィルタ
Decは、真空または排気ラインへの粉体粒子の移動と汚染を防止しする独自の安全フィルターを開発しました。
セーフティフィルターは、構造材料、圧力設計、ノズルの種類 に応じて、様々な仕様（異なるHEPAフィルタークラスを含む）を提供することができます。
スプレーノズル / リトラクタブルスプレーボール
PTSシステムは、不溶性、粘着性および/または粘着性の粉末を取り扱う場合、またはPTSによる液体の吸引による洗浄が不可能な場合に、スプレーノズルを追加する事ができます。スプレーノズルは、取り外し可能なタイプ、または滅菌状態や、高活性粉体の場合は、取り外さず使用できる、固定したまま使用可能なリトラクトタイプの物があります。
Decのリトラクタブルスプレーボールは、最も先進的なスプレーノズルシステムの1つです。製品の流れや非常に高い基準 (CIP/SIP) への洗浄が重要である完全滅菌/高活性粉体のへの対応を可能にする為に開発されました。
真空ポンプ
PTSは粉体をプラグ（高い粉体濃度と低い輸送速度）で輸送します。この輸送条件を満たす為には所定の真空条件が必要になります。
数十年の経験により、Decは信頼性の高い粉体輸送結果を保証し、PTS技術に最適な真空ポンプを提供できる最適な真空条件を定義しました。
真空ポンプは、PTSのサイズ・輸送条件により20 Nm 3/h～600 Nm 3/hまでの物が必要になります。
フレキシブルホース
真空下での高密度相での粉体輸送は,通常、ステンレス鋼管の代わりにフレキシブルホースを用いて行います。
経験から言えば、鋼管で輸送することは、粉体の閉塞と残留のリスクが高くなります。
また、フレキシブルホースとは比べて、鋼管の摩擦は非常に大きくなります (最大6倍) 。
フレキシブルホースは、粉体のプラグ形成と流れの両方をサポートします。
When transferring sticky or static powders, a layer will be formed inside the stainless steel pipe which could grow significantly over time restricting the section of the transfer line. This effect is usually not occuring when using flexible hoses.
The use of a flexible hose offers following additional advantages
• The transfer line can be supplied in one single piece (hose) without any interruption preventing product hold up or
blockages (no intermediate flange with gasket, no welding rods in the line, etc.)
• Prevention of the presence of sharp elbows in the line (natural bend radius of the hose) which could lead to high
pressure drop
• No change in the section of the complete transfer line (no adapter or reduction piece)
• Less hold-up in the line and better cleaning possibility
• Simple and easy installation
• Lower investment cost
In order to prevent any risk of static electricity, the hose should be made of antistatic or conductive materials.
Due to the low transfer speed of the powder (1-3 m/s) in the hose, no abrasion of the line nor any contamination of the product from the hose material can usually be observed.
Dec provide its own range of hoses which are suitable for the vacuum transfer of powders. Most of the hoses are made of conductive and FDA materials and are further resistant to cleaning with solvents.
Our team of experts will advise you on the most suitable hose for your specific requirements.
